Зажимы наборные ЗНИ
-
Зажим наборный ЗНИ-10мм2 (JXB70А) желтый TDM SQ0803-0505
0,00Br Подробнее -
Зажим наборный ЗНИ-10мм2 (JXB70А) зеленый TDM SQ0803-0105
0,00Br Подробнее -
Зажим наборный ЗНИ-10мм2 (JXB70А) красный TDM SQ0803-0305
1,59Br Подробнее -
Зажим наборный ЗНИ-10мм2 (JXB70А) оранжевый TDM SQ0803-0205
0,00Br Подробнее -
Зажим наборный ЗНИ-10мм2 (JXB70А) серый TDM SQ0803-0005
1,59Br Подробнее -
Зажим наборный ЗНИ-10мм2 (JXB70А) синий TDM SQ0803-0006
1,59Br Подробнее -
Зажим наборный ЗНИ-10мм2 (JXB70А) черный TDM SQ0803-0405
0,00Br Подробнее -
Зажим наборный ЗНИ-16PEN 16мм2 (JXB-земля) TDM SQ0803-0034
5,01Br Подробнее -
Зажим наборный ЗНИ-16мм2 (JXB100А) серый TDM SQ0803-0032
2,91Br Подробнее -

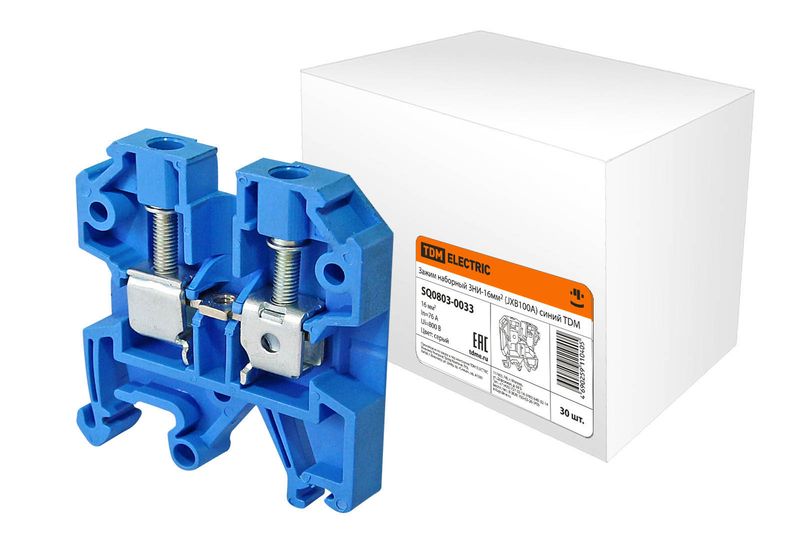

Зажим наборный ЗНИ-16мм2 (JXB100А) синий TDM SQ0803-0033
2,91Br Подробнее -
Зажим наборный ЗНИ-2,5PEN 2,5мм2 (JXB-земля) TDM SQ0803-0031
2,20Br Подробнее -
Зажим наборный ЗНИ-2,5мм2 (JXB25А) желтый TDM SQ0803-0529
0,96Br Подробнее -
Зажим наборный ЗНИ-2,5мм2 (JXB25А) зеленый TDM SQ0803-0129
0,96Br Подробнее -
Зажим наборный ЗНИ-2,5мм2 (JXB25А) красный TDM SQ0803-0329
0,96Br Подробнее -
Зажим наборный ЗНИ-2,5мм2 (JXB25А) оранжевый TDM SQ0803-0229
1,10Br Подробнее -
Зажим наборный ЗНИ-2,5мм2 (JXB25А) серый TDM SQ0803-0029
0,96Br Подробнее
Описание и назначение
Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.
Применение
Шкафы, щиты, сборки.
В качестве комплектации для технологического оборудования.
Материалы
Корпус выполнен из негорючего полиамида (PA6.6).
Токоведущая пластина выполнена из латуни с гальваническим покрытием.
Прижимные винты выполнены из стали.
Конструкция
Корпус выполнен из негорючего полиамида (PA6.6) и крепится на стандартную (35 мм) DIN-рейку, на торце корпуса имеется держатель маркировки (с нумерацией, с символами, без нумерации и символов).
Зажимы представляют собой токопроводящую латунную сердцевину с возможность присоединения поперечных винтовых перемычек.
Преимущества
Система зажима проводника не деформирует провод и обеспечивает надежное прижатие к токоведущей пластине.
Различные исполнения зажимов и клемм:
ЗНТ – имеют 3-х уровневую конструкцию в двух исполнениях (проходные – питание с помощью трех проводников; со связью потенциалов – питание с одного проводника);
измерительные – имеют два типа (ножевой размыкатель; ползунок) разъединения линии;
клеммы с держателем предохранителя.
Широкий выбор сечений (от 2,5 до 70 мм²), номинальных токов (от 24 до 192 А) и цветов клемм (серый; синий; желто-зеленый; желтый; оранжевый; красный; зеленый; черный).
В ЗНИ большого сечения используются HEX-винты, обеспечивающие лучшее качество прижима провода при меньших усилиях.
Наличие центральных перемычек позволяет создавать блоки распределения без дополнительных усилий.
Тех. характеристики
Наименование параметра Значение
Типогабарит ЗНИ-2,5 ЗНТ-2,5 ЗНИ-4 ЗНИ-6 ЗНИ-10 ЗНИ-16 ЗНИ-35 ЗНИ-70
Номинальный рабочий ток Ie, А 24 32 41 57 76 125 192
Номинальное рабочее напряжение переменного тока Un, не более, В 500 660
Номинальная частота, Гц 50/60
Кратковременно выдерживаемый ток из расчета 120/1 мм² поперечного сечения проводников при t<1c, А 340 480 720 1200 1920 4200 8400
Поперечное сечение присоединяемых проводников, мм² 2,5 4 6 10 16 35 70
Материал зажима/корпуса латунь/полиамид
Степень защиты по ГОСТ 14254 IP20
Способ установки DIN-рейка 35 мм
