Зажимы наборные ЗНИ
-
Зажим наборный ЗНИ-6мм2 (JXB50А) зеленый TDM SQ0803-0103
0,99Br Подробнее -
Зажим наборный ЗНИ-6мм2 (JXB50А) красный TDM SQ0803-0303
0,99Br Подробнее -
Зажим наборный ЗНИ-6мм2 (JXB50А) оранжевый TDM SQ0803-0203
0,99Br Подробнее -
Зажим наборный ЗНИ-6мм2 (JXB50А) серый TDM SQ0803-0003
0,99Br Подробнее -
Зажим наборный ЗНИ-6мм2 (JXB50А) синий TDM SQ0803-0004
0,99Br Подробнее -

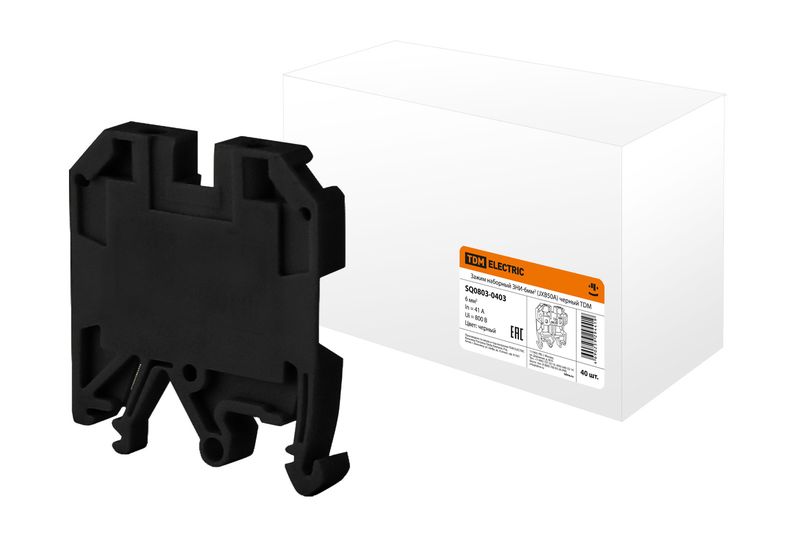

Зажим наборный ЗНИ-6мм2 (JXB50А) черный TDM SQ0803-0403
0,99Br Подробнее -
Зажим наборный ЗНИ-70PEN 70мм2 (JXB-земля) TDM SQ0803-0039
27,78Br Подробнее -
Зажим наборный ЗНИ-70мм2 (JXB250А) серый TDM SQ0803-0009
14,77Br Подробнее -
Зажим наборный ЗНИ-70мм2 (JXB250А) синий TDM SQ0803-0010
9,42Br Подробнее -
Зажим наборный измерительный ЗНИ 6 мм2 40А 500В TDM SQ0803-0057
0,00Br Подробнее -
Зажим наборный измерительный ЗНИ 6/10 мм2 16А 690В TDM SQ0803-0058
0,00Br Подробнее -

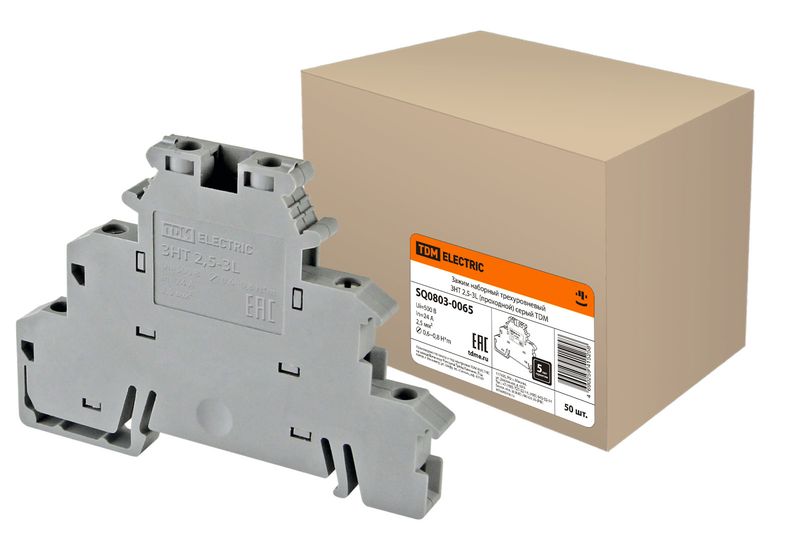

Зажим наборный трехуровневый ЗНТ 2,5-3L серый TDM SQ0803-0065
0,00Br Подробнее -
Зажим наборный трехуровневый ЗНТ 2,5-3PV серый TDM SQ0803-0063
9,50Br Подробнее -
Маркеры для ЗНИ без нумерации (500 шт) TDM SQ0803-0026
0,00Br Подробнее -

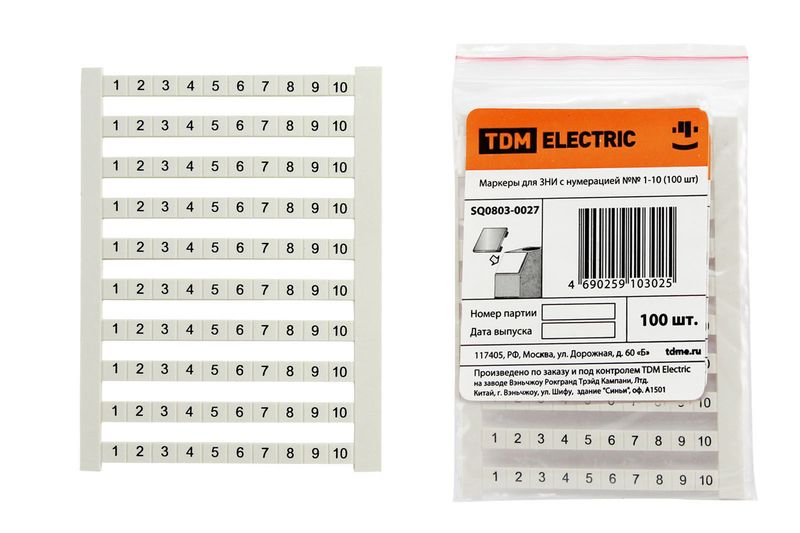

Маркеры для ЗНИ с нумерацией №№ 1-10 (100 шт) TDM SQ0803-0027
0,00Br Подробнее -
Центральная перемычка для ЗНИ-10мм2 10PIN TDM SQ0803-0051
0,00Br Подробнее
Описание и назначение
Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.
Применение
Шкафы, щиты, сборки.
В качестве комплектации для технологического оборудования.
Материалы
Корпус выполнен из негорючего полиамида (PA6.6).
Токоведущая пластина выполнена из латуни с гальваническим покрытием.
Прижимные винты выполнены из стали.
Конструкция
Корпус выполнен из негорючего полиамида (PA6.6) и крепится на стандартную (35 мм) DIN-рейку, на торце корпуса имеется держатель маркировки (с нумерацией, с символами, без нумерации и символов).
Зажимы представляют собой токопроводящую латунную сердцевину с возможность присоединения поперечных винтовых перемычек.
Преимущества
Система зажима проводника не деформирует провод и обеспечивает надежное прижатие к токоведущей пластине.
Различные исполнения зажимов и клемм:
ЗНТ – имеют 3-х уровневую конструкцию в двух исполнениях (проходные – питание с помощью трех проводников; со связью потенциалов – питание с одного проводника);
измерительные – имеют два типа (ножевой размыкатель; ползунок) разъединения линии;
клеммы с держателем предохранителя.
Широкий выбор сечений (от 2,5 до 70 мм²), номинальных токов (от 24 до 192 А) и цветов клемм (серый; синий; желто-зеленый; желтый; оранжевый; красный; зеленый; черный).
В ЗНИ большого сечения используются HEX-винты, обеспечивающие лучшее качество прижима провода при меньших усилиях.
Наличие центральных перемычек позволяет создавать блоки распределения без дополнительных усилий.
Тех. характеристики
Наименование параметра Значение
Типогабарит ЗНИ-2,5 ЗНТ-2,5 ЗНИ-4 ЗНИ-6 ЗНИ-10 ЗНИ-16 ЗНИ-35 ЗНИ-70
Номинальный рабочий ток Ie, А 24 32 41 57 76 125 192
Номинальное рабочее напряжение переменного тока Un, не более, В 500 660
Номинальная частота, Гц 50/60
Кратковременно выдерживаемый ток из расчета 120/1 мм² поперечного сечения проводников при t<1c, А 340 480 720 1200 1920 4200 8400
Поперечное сечение присоединяемых проводников, мм² 2,5 4 6 10 16 35 70
Материал зажима/корпуса латунь/полиамид
Степень защиты по ГОСТ 14254 IP20
Способ установки DIN-рейка 35 мм
