Зажимы наборные ЗНИ

Описание и назначение

Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.

Применение

Шкафы, щиты, сборки.

В качестве комплектации для технологического оборудования.

Материалы

Корпус выполнен из негорючего полиамида (PA6.6).

Токоведущая пластина выполнена из латуни с гальваническим покрытием.

Прижимные винты выполнены из стали.

Конструкция

Корпус выполнен из негорючего полиамида (PA6.6) и крепится на стандартную (35 мм) DIN-рейку, на торце корпуса имеется держатель маркировки (с нумерацией, с символами, без нумерации и символов).

Зажимы представляют собой токопроводящую латунную сердцевину с возможность присоединения поперечных винтовых перемычек.

Преимущества

Система зажима проводника не деформирует провод и обеспечивает надежное прижатие к токоведущей пластине.

Различные исполнения зажимов и клемм:

ЗНТ – имеют 3-х уровневую конструкцию в двух исполнениях (проходные – питание с помощью трех проводников; со связью потенциалов – питание с одного проводника);

измерительные – имеют два типа (ножевой размыкатель; ползунок) разъединения линии;

клеммы с держателем предохранителя.

Широкий выбор сечений (от 2,5 до 70 мм²), номинальных токов (от 24 до 192 А) и цветов клемм (серый; синий; желто-зеленый; желтый; оранжевый; красный; зеленый; черный).

В ЗНИ большого сечения используются HEX-винты, обеспечивающие лучшее качество прижима провода при меньших усилиях.

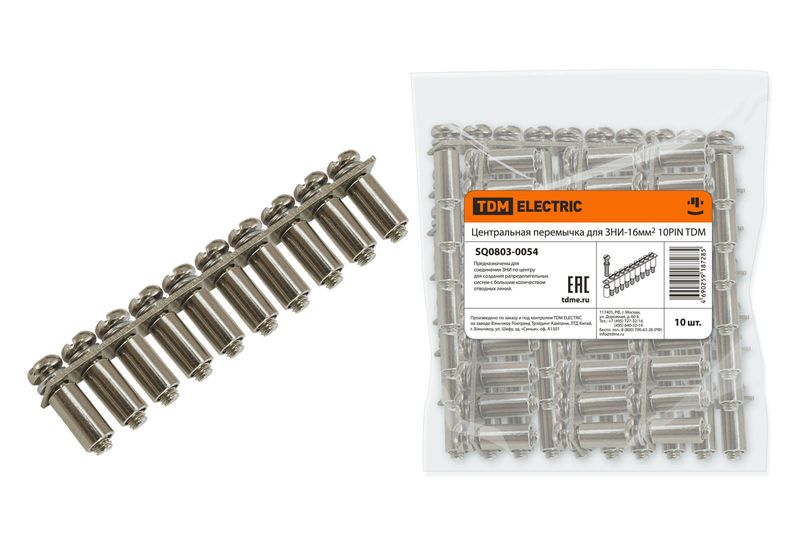

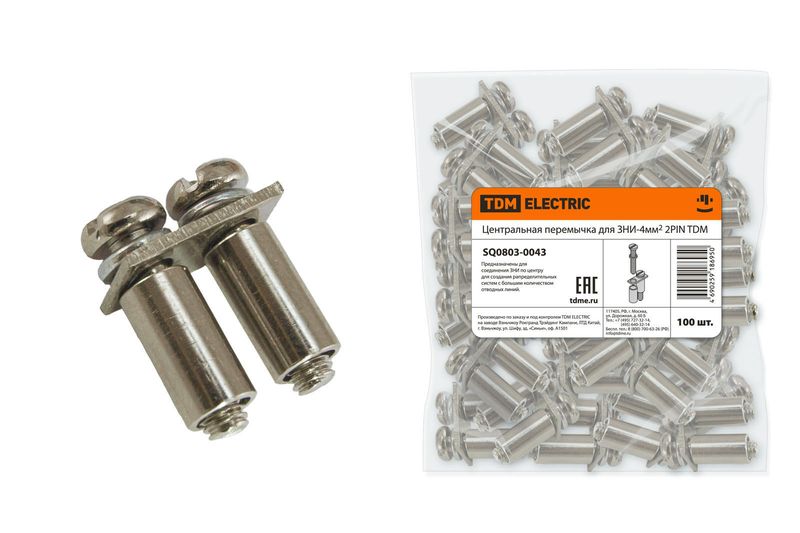

Наличие центральных перемычек позволяет создавать блоки распределения без дополнительных усилий.

Тех. характеристики

Наименование параметра Значение

Типогабарит ЗНИ-2,5 ЗНТ-2,5 ЗНИ-4 ЗНИ-6 ЗНИ-10 ЗНИ-16 ЗНИ-35 ЗНИ-70

Номинальный рабочий ток Ie, А 24 32 41 57 76 125 192

Номинальное рабочее напряжение переменного тока Un, не более, В 500 660

Номинальная частота, Гц 50/60

Кратковременно выдерживаемый ток из расчета 120/1 мм² поперечного сечения проводников при t<1c, А 340 480 720 1200 1920 4200 8400

Поперечное сечение присоединяемых проводников, мм² 2,5 4 6 10 16 35 70

Материал зажима/корпуса латунь/полиамид

Степень защиты по ГОСТ 14254 IP20

Способ установки DIN-рейка 35 мм
