Зажимы наборные ЗНИ
-
Зажим наборный ЗНИ-2,5мм2 (JXB25А) синий TDM SQ0803-0030
0,96Br Подробнее -

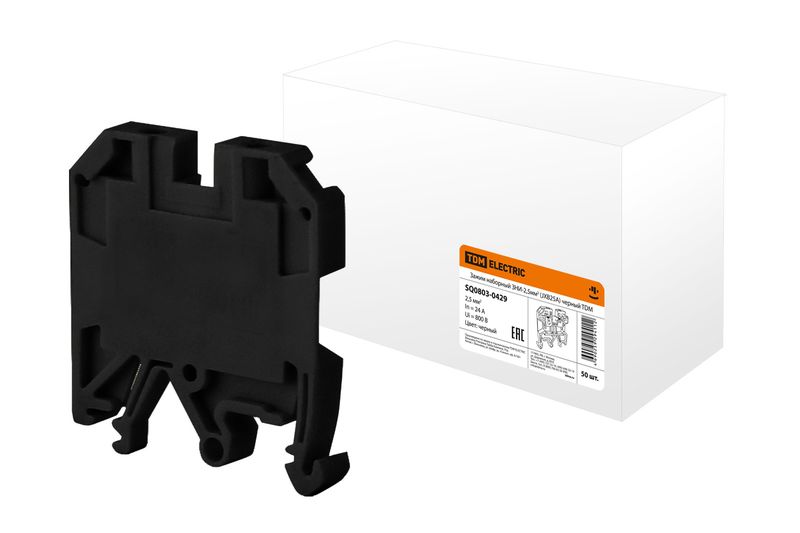

Зажим наборный ЗНИ-2,5мм2 (JXB25А) черный TDM SQ0803-0429
0,00Br Подробнее -
Зажим наборный ЗНИ-35PEN 35мм2 (JXB-земля) TDM SQ0803-0014
0,00Br Подробнее -
Зажим наборный ЗНИ-35мм2 (JXB125А) серый TDM SQ0803-0007
3,63Br Подробнее -

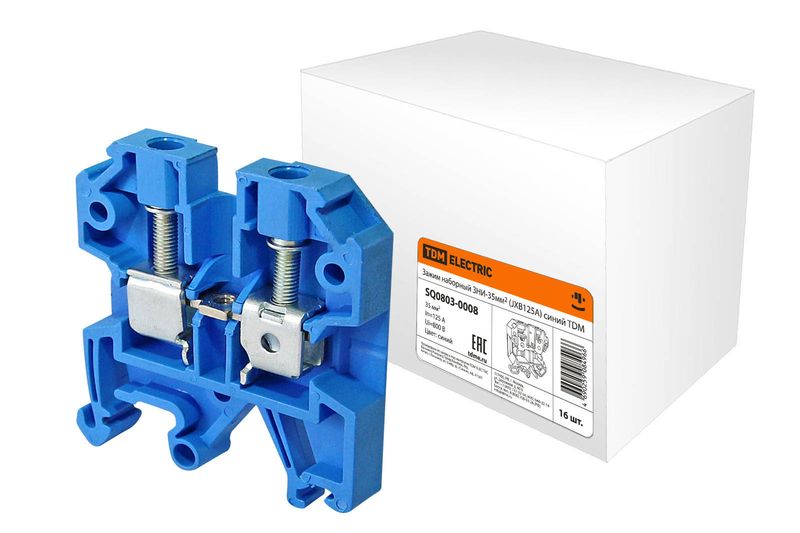

Зажим наборный ЗНИ-35мм2 (JXB125А) синий TDM SQ0803-0008
3,98Br Подробнее -
Зажим наборный ЗНИ-4PEN 4мм2 (JXB-земля) TDM SQ0803-0011
2,34Br Подробнее -
Зажим наборный ЗНИ-4мм2 (JXB35А) желтый TDM SQ0803-0501
0,98Br Подробнее -

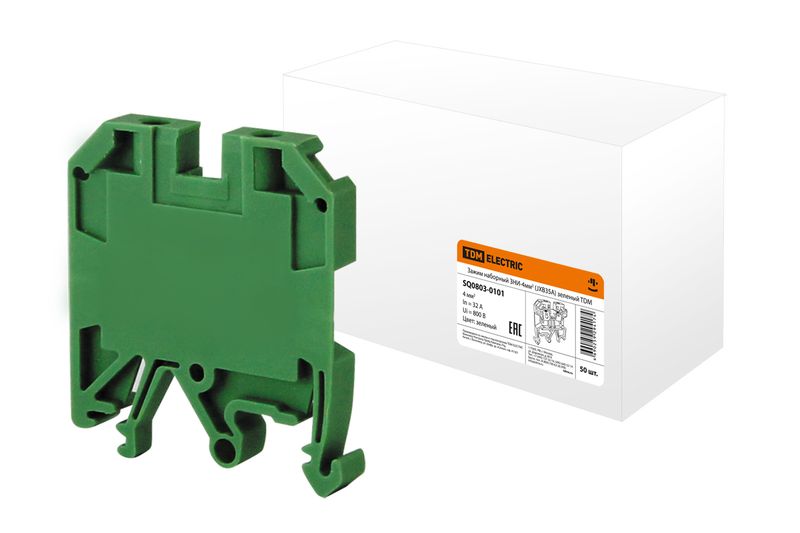

Зажим наборный ЗНИ-4мм2 (JXB35А) зеленый TDM SQ0803-0101
0,98Br Подробнее -
Зажим наборный ЗНИ-4мм2 (JXB35А) красный TDM SQ0803-0301
0,98Br Подробнее -
Зажим наборный ЗНИ-4мм2 (JXB35А) оранжевый TDM SQ0803-0201
0,83Br Подробнее -

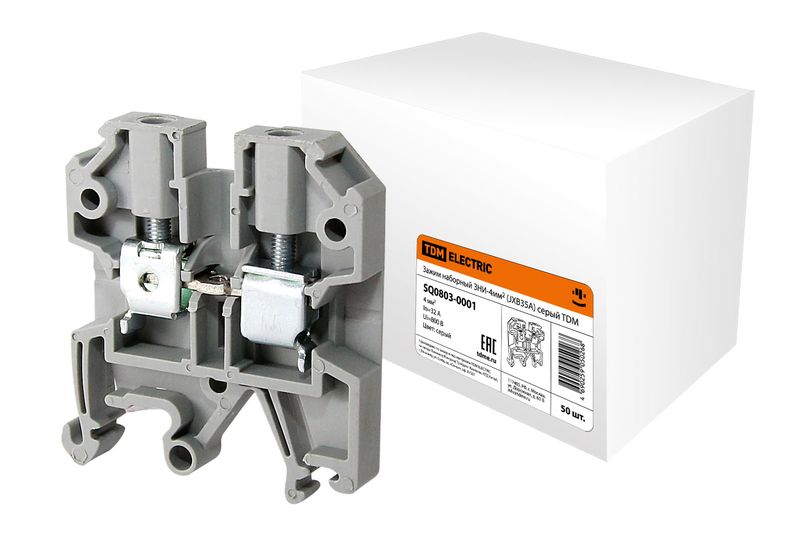

Зажим наборный ЗНИ-4мм2 (JXB35А) серый TDM SQ0803-0001
0,98Br Подробнее -
Зажим наборный ЗНИ-4мм2 (JXB35А) синий TDM SQ0803-0002
0,98Br Подробнее -
Зажим наборный ЗНИ-4мм2 (JXB35А) черный TDM SQ0803-0401
0,98Br Подробнее -
Зажим наборный ЗНИ-50PEN 50мм2 (JXB-земля) TDM SQ0803-0016
0,00Br Подробнее -

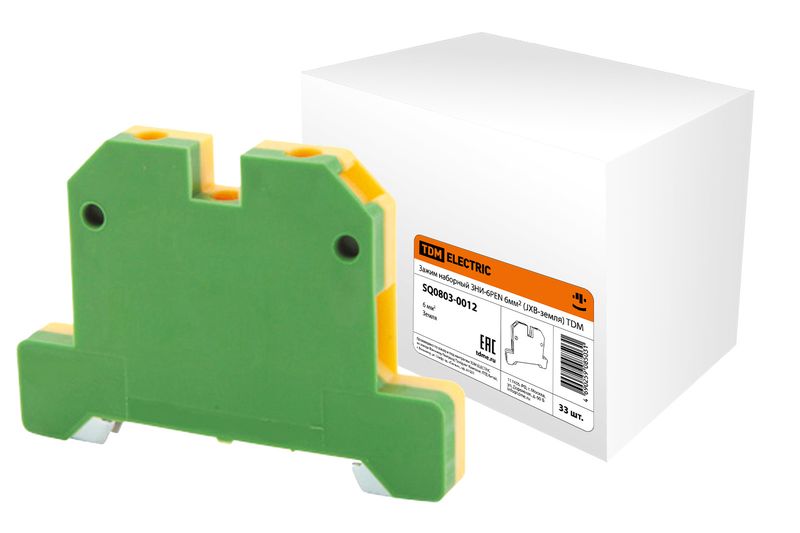

Зажим наборный ЗНИ-6PEN 6мм2 (JXB-земля) TDM SQ0803-0012
2,73Br Подробнее -
Зажим наборный ЗНИ-6мм2 (JXB50А) желтый TDM SQ0803-0503
0,99Br Подробнее
Описание и назначение
Для безопасного и компактного подключения фазных, нулевых и защитных проводников различного сечения.
Применение
Шкафы, щиты, сборки.
В качестве комплектации для технологического оборудования.
Материалы
Корпус выполнен из негорючего полиамида (PA6.6).
Токоведущая пластина выполнена из латуни с гальваническим покрытием.
Прижимные винты выполнены из стали.
Конструкция
Корпус выполнен из негорючего полиамида (PA6.6) и крепится на стандартную (35 мм) DIN-рейку, на торце корпуса имеется держатель маркировки (с нумерацией, с символами, без нумерации и символов).
Зажимы представляют собой токопроводящую латунную сердцевину с возможность присоединения поперечных винтовых перемычек.
Преимущества
Система зажима проводника не деформирует провод и обеспечивает надежное прижатие к токоведущей пластине.
Различные исполнения зажимов и клемм:
ЗНТ – имеют 3-х уровневую конструкцию в двух исполнениях (проходные – питание с помощью трех проводников; со связью потенциалов – питание с одного проводника);
измерительные – имеют два типа (ножевой размыкатель; ползунок) разъединения линии;
клеммы с держателем предохранителя.
Широкий выбор сечений (от 2,5 до 70 мм²), номинальных токов (от 24 до 192 А) и цветов клемм (серый; синий; желто-зеленый; желтый; оранжевый; красный; зеленый; черный).
В ЗНИ большого сечения используются HEX-винты, обеспечивающие лучшее качество прижима провода при меньших усилиях.
Наличие центральных перемычек позволяет создавать блоки распределения без дополнительных усилий.
Тех. характеристики
Наименование параметра Значение
Типогабарит ЗНИ-2,5 ЗНТ-2,5 ЗНИ-4 ЗНИ-6 ЗНИ-10 ЗНИ-16 ЗНИ-35 ЗНИ-70
Номинальный рабочий ток Ie, А 24 32 41 57 76 125 192
Номинальное рабочее напряжение переменного тока Un, не более, В 500 660
Номинальная частота, Гц 50/60
Кратковременно выдерживаемый ток из расчета 120/1 мм² поперечного сечения проводников при t<1c, А 340 480 720 1200 1920 4200 8400
Поперечное сечение присоединяемых проводников, мм² 2,5 4 6 10 16 35 70
Материал зажима/корпуса латунь/полиамид
Степень защиты по ГОСТ 14254 IP20
Способ установки DIN-рейка 35 мм
